電梯常常出現在我們的工作生活中，作為高樓載客、載貨的主要設備，是目前大眾生活中常用的承載工具，更是各大企業，工廠區中必不可少的運輸設備，但很多時候我們在電梯里面都會出現無信號的情況，而電梯安全工作和無線覆蓋是企業管理者所必須要重視的問題。在電梯內安裝視頻監控和無線設備是非常有必要的，采用數字網絡監控對電梯安全情況進行24小時視頻監控，當畫面發生突發情況時，能夠馬上作出反應，提高電梯運輸的安全性，良好的無線覆蓋能夠很好的提升業主對電梯和物業的好感。

傳統的電梯閉路電視視頻監控系統，采用電梯專用視頻線來傳輸電梯內的視頻信號。可隨著時間的推移，國內電梯用戶使用量越來越高的情況下，用戶普遍反映電梯視頻傳輸線在使用過程中：每天幾百次的上下波折，一般超過半年時間后，線路開始脫皮，甚至有些折斷而導致不能使用，許多用戶都反映過這樣活那樣的電梯信號問題，在電梯外信號滿滿的一進電梯馬上斷線，這說明是該電梯的無線覆蓋不到位，無法滿足電梯在上下過程中用戶使用的需求。。而更換這套線路是非常復雜費時費力的工作，所以在設計電梯監控方案時需要充分考慮這兩點需求，采用無線傳輸設備來完成此項目方案，解決布線復雜、線路容易老化、無線覆蓋不到位等問題。

電梯布線

各個樓層距離主監控中心遠的，需要繞線而行，有線工程比較龐大；

采用無線組網系統布線簡單，省時省工，節省成本；

樓層接線

若接入有線監控，則需要逐個樓層進行接線施工，耗時長；

無線網橋組網傳輸靈活，擺脫有線傳輸的局限性；

后期維護

有線工程維修較多，且維護成本較高；

無線網組后期維護設備方便，可擴展性強，增加監控點方便。

無線網組其他優勢

高速網絡傳輸穩定，全面提高網絡安全性；

自由安裝，更好地解決盲區覆蓋難題

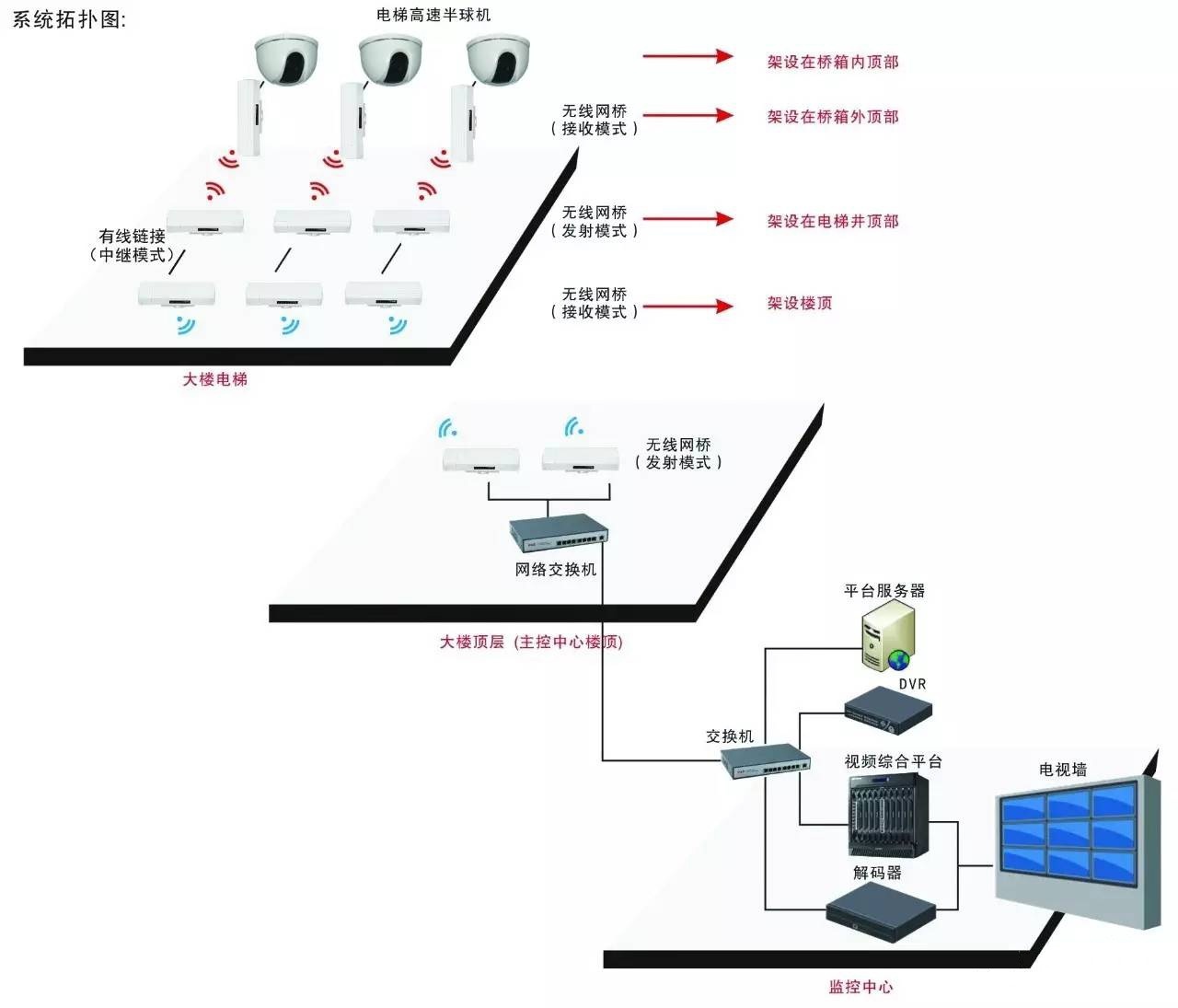

該工程項目為某小區一個8棟樓的電梯無線監控方案，小區共有8棟樓，需要對每棟樓進行視頻監控就要求這8棟樓的每個電梯視頻監控信號能夠完好無損的傳回監控中心進行匯總，作為小區周圍存在這樣那樣的無線信號干擾，不可以采用2.4G的頻道，但是采用5.8G的設備成本又偏高，我們選擇采用CPE-450/SR無線網橋來布局，在電梯井內安裝兩個無線AP，井道頂端作為發射端，移動箱體頂端作為接收端。并在電梯廂內安裝一個監測箱內情況的攝像機與接收端網橋相連接，通過無線鏈路將監測到的畫面傳送到交換機集中發送到硬盤錄像機存儲，最后回傳至監控中心。為配合電梯上下結構的運行狀態，保證信號傳輸質量，發射端網橋選用支持5.8GHz寬頻信道傳輸的CPE-450/SR無線網橋；由于使用的是擴頻信道，能夠有效避開擁擠信道進行，傳輸信號質量較好，保障了監測畫面的清晰度。

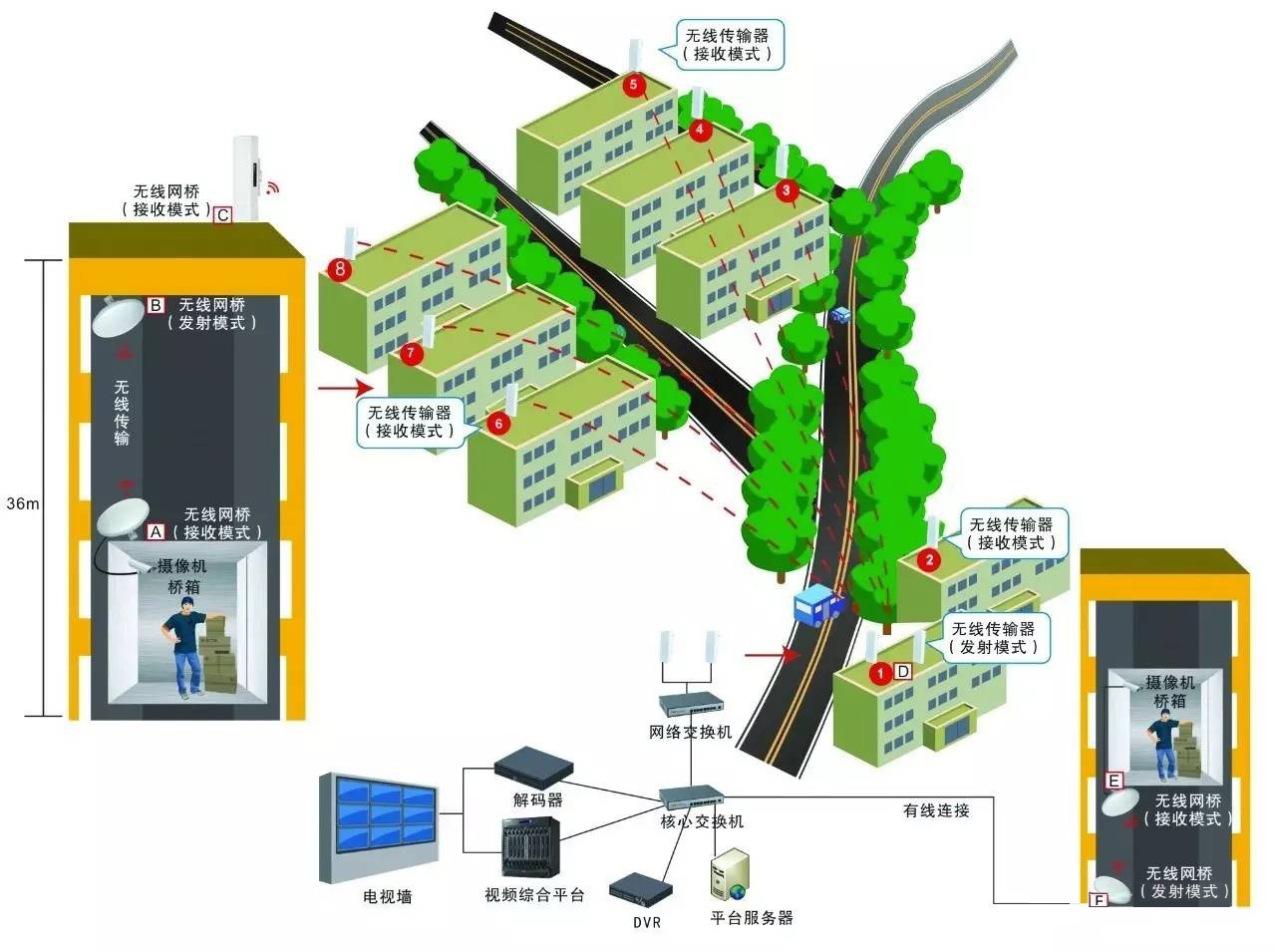

以1-7號電梯為例，前端監控半球機通過網線與A無線網橋連接（設置網橋為：接收端模式），并將無線網橋固定在轎廂外頂部，在電梯井頂部安裝B無線網橋（設置往前為：發射端模式），然后將B無線網橋與C無線網橋（設置網橋為：接收端模式）通過網線連接；C無線網橋主要負責將數據回傳到D網橋負責廣播信號，將這棟樓的視頻信號全都手機起來回傳到主控中心。

以8 號電梯為例，由于將主控室安置在8棟，可將前端攝像機與轎廂底部的無線網橋E（設置網橋為接收模式）連接，將無線網橋F（設置網橋為發射模式），將F無線網橋有限連接到主控中心的核心交換機上面，則可以直接將8號電梯的視頻信號回傳到監控主控中心。

在這一系列的視頻信號回傳線路中各設備各司其職：

1、網絡攝像頭：主要負責對電梯轎廂內部進行視頻監控；

2、電梯信號采集器：負責采集電梯轎廂內各種狀態及參數信息，并通過串口傳輸到無線網橋；

3、中心監控主機：實現遠程同步實施監控，錄像并顯示電梯的運行狀態。
