1.1系統概述

本系統由后臺管理中心、主控制器、樓層擴展板、讀卡器、聯動分配器及開門檢測器、語音模塊、系統電源等構成，管理中心與主控制器雙向連接，每個主控制器控制一臺電梯。系統集計算機技術、自動控制技術、網絡通訊技術、智能卡技術、傳感技術、模式識別技術以及機電一體化技術于一體，主要置力于各樓盤的安防領域，有效減少電梯誤操作，降低電梯運行費用和損耗，節能降耗。利用高科技手段防止非授權人員出入電梯繼而進入樓盤，大大地提高了業主、樓盤的安全系數及樓盤的形象。

對于業主：可以在電梯內刷卡乘梯上樓，并且卡內樓層權限可以在管理中心設定，無權限的樓層按鈕則不能點亮。刷單層卡（卡內只有一個樓層權限）可以自動點亮樓層按鈕，用戶無須手按。

業主下樓時，通過上下行按鈕召喚電梯，進入電梯后可不需刷卡，可直接按亮“一層或地下層”的樓層按鈕。

對于來訪客人：則由業主在家里使用可視對講分機來授權該訪客乘梯上樓，并且訪客進入電梯后只能點亮該業主的樓層，其它沒有權限的樓層則不能點亮。

對于忘記帶卡的業主（而且家里沒人）：可以通過可視對講與管理中心聯系，由管理人員利用系統軟件的遠程控制功能來開放業主的樓層，讓業主臨時乘梯上樓。

對于內部物管人員：則可以發行通卡（一張卡內擁有全部電梯所有樓層的權限），刷卡后在設定時間范圍內可以任意選擇要去的樓層，

對于電梯檢修維護：只需通過轎箱內（司機開關盒內）的“脫離開關”就可以將電梯管理系統與電梯分離，電梯恢復原有狀態，以便于電梯檢修。

對于消防狀態或系統故障時：IC卡梯控系統可以自動退出電梯樓層管制，恢復操縱箱操作。

對于復制卡:本系統采用獨創的防復制技術，可100%識別出復制卡/破解卡，讀到復制卡/破解卡后系統將立即禁用此卡及原卡，完全杜絕復制卡/破解卡的問題。

對于貫通門電梯, 當電梯為前后貫通門,并且轎箱內配有兩套操縱盤(各控制一側梯門)的時候,本系統可以識別業主卡的房號,控制電梯到達樓層后只打開該業主一側的電梯門,另一側梯門不能打開(包括手按另一側開門按鈕)，實現真正的刷卡到戶，當兩側業主同時刷卡上樓的話,當電梯到達后則兩側都可開門。系統在任何時候，保證至少有一側開門按鈕可以正常使用并且自帶多種傳感器，當電梯失速下墜時，系統可自動恢復電梯兩側開門。

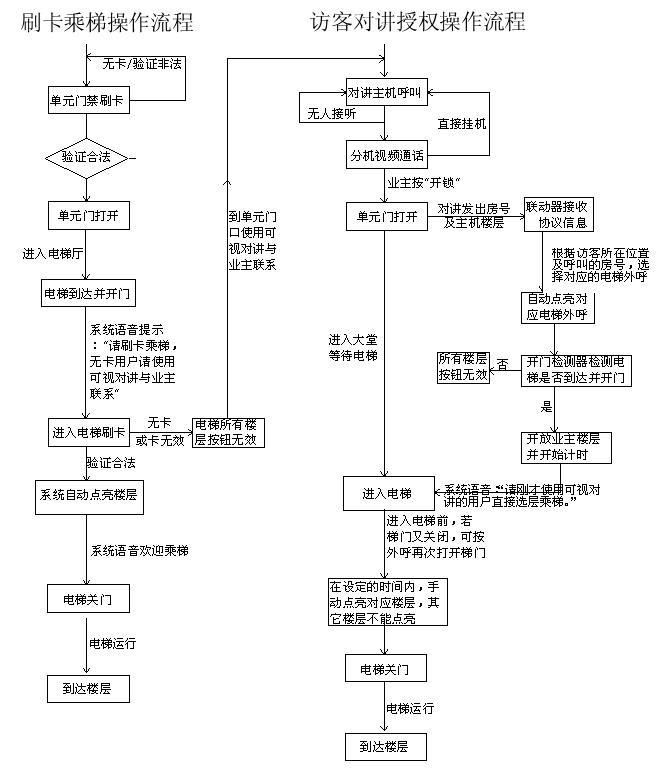

系統運行邏輯流程如下：

1.2系統功能

1、系統控制電梯轎箱內樓層按鈕，用戶必須刷卡才能乘梯，刷單層卡系統可自動點亮樓層，刷多層卡(卡內有多個樓層權限)后可手動選擇要去的樓層，無權限的樓層按鈕無效。

2、訪客來訪時，業主可在家里使用對講分機"開鎖"按鈕開放電梯的對應樓層權限，訪客進入電梯后只可點亮該樓層，其它樓層按鈕無效。

3、系統通過點亮電梯一樓及地下層的外呼按鈕派電梯下樓迎接訪客。對于同一單元內兩臺電梯獨立運行，比如分高低區、單雙層或兩梯之間隔開的情況，系統可根據訪客呼叫的房號選擇對應電梯的外呼按鈕（即訪客呼叫*01號房，系統就派01號電梯下來，呼*02號房就派02號梯）。

4、電梯一樓開門后語音提示刷卡乘梯或使用可視對講授權乘梯，拖欠物業費用戶刷卡后系統可語音提醒交費。

5、對講聯動授權訪客后，電梯到一樓開門后系統會語音提示：“請剛才使用可視對講的用戶直接選層乘梯”

6、系統可以利用網絡遠程更新、升級主控制器芯片程序，無須拆下主板或芯片寄回廠家燒錄程序。

7、系統軟件用戶權限可以任意編組，并且可以自動生成常用的樓層權限組。

8、系統控制可分時段及節假日按不同模式運行，

9、系統主控制器和管理中心對系統中每個發生的事件都有詳細記錄，如每次刷卡乘梯的時間、持卡人信息、操作員發卡、延期等等操作都會有詳細記錄，以備日后查詢

10、在消防火警、停電或電源故障、系統發生故障時IC卡系統可與電梯自動脫離，電梯恢復正常使用，系統也具備手動開關脫離功能。

11、系統采用IC卡寫卡模式，不需要利用網絡或手持設備下載卡號及用戶資料，可以完全脫機運行及脫機發卡。

12、系統采用國際通用的PHILIPS M1卡（IC卡），可輕松嵌入一卡通系統，實現一卡多用。

13、遠程控制功能可以通過管理電腦遠程控制電梯去某樓層，或開放樓層的權限。

14、系統軟件可設置數據庫按時間自動備份，以保證數據庫不會丟失或遭損壞。

15、系統 "開門檢測器"檢測電梯公共層梯門狀態，具有電梯開門檢測功能，當用對講分機授權訪客乘梯后，系統不會立即開放樓層，必須檢測電梯下到一樓（或訪客所在的樓層）并且開門之后，才會開放電梯樓層并開始計時，可減小漏洞并保證訪客有足夠時間選層。

16、貫通門控制功能：當電梯為前后貫通門,并且轎箱內配有兩套操縱盤(各控制一側梯門)的時候,本系統可以識別業主卡的房號,控制電梯到達樓層后只打開該業主一側的電梯門,另一側梯門不能打開(包括手按另一側開門按鈕)，實現真正的刷卡到戶，當兩側業主同時刷卡上樓的話,當電梯到達后則兩側都可開門。系統在任何時候，保證至少有一側開門按鈕可以正常使用并且自帶多種傳感器，當電梯失速下墜時，系統可自動恢復電梯兩側開門。

17、防復制卡功能：本系統采用獨創的防復制技術，可100%識別出復制卡/破解卡，讀到復制卡/破解卡后系統將立即禁用此卡及原卡，完全杜絕復制卡/破解卡的問題。

1.3系統特點：

1、本系統采用先IC卡寫卡模式，用戶卡數量不受控制器存儲空間限制，并且刷卡驗證速度也不受用戶數量的影響，系統可以完全脫機運行及脫機發卡。

2、本系統采用多奧獨創的動態加密防復制卡技術，可100%識別出復制卡/破解卡，完全杜絕復制卡/破解卡的問題

3、采用超大黑名單容量設計，一臺電梯就可以管理65535個黑名單。

4、本系統采用先進的TCP/IP通訊方式，比傳統的RS485更快、更穩定。

5、本系統采用著名的臺灣明緯電源供電，穩定、無干擾；

6、本系統全部采用ARM 32位處理器，功耗低、速度快、可靠性高

7、電梯讀卡器與主控板之間采用RS485通訊功能，可實時檢測讀卡器的運行狀態。

8、本系統選用日本歐姆龍繼電器與電梯之間無源觸點連接，與電梯完全電氣隔離，可以兼容所有品牌電梯；

9、系統主板干觸點信號采用RJ45網絡端口輸出，安裝接線方便、快捷、不易出錯。

10、系統讀卡器針對金屬環境設計，有效降低金屬的影響，保證讀卡效果。

11、本系統只需使用2芯電梯隨行電纜， 無須占用過多線纜。

1.5 系統主要設備技術參數

網絡接口：標準RJ45接口

網絡協議：TCP/IP、UDP、IGMP

音頻采樣率：16K～48K Hz

音頻模式：16位立體聲CD音質

廣播音頻格式：MP3、WAV

輸出頻率：20 Hz～20K Hz

諧波失真：< 0.5%

信噪比：> 70dB

內置揚聲器阻抗功率：8Ω，2W MIC

輸入靈敏度：10mV

音頻碼流：16Kb～192Kb

錄音輸出電平(峰峰值)：< 3V

音頻輸入電平(峰峰值)：< 1V

攝像頭：130萬像素

視頻碼流：96Kb～512Kb

顯示屏分辨率：1024x600像素

對外接口：RS-485接口

報警輸出口：DC12V 500mA(MAX)

功耗：< 7W

輸入電源：DC12V

工作溫度：-20℃ ～ +80℃

工作濕度：10% ～ 90%

尺寸：220x320x102mm(LxWxH)
