電梯可視對講聯動梯控系統安裝調試：

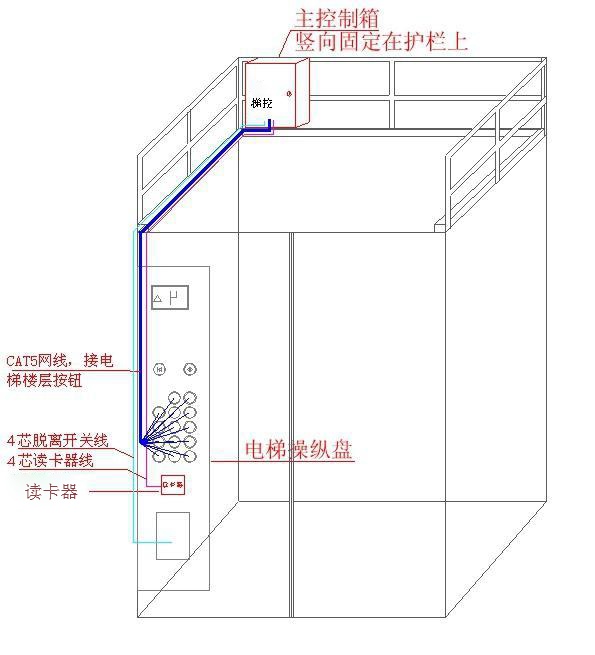

1、將主控制箱固定在轎箱頂，位置應選擇不防礙電梯維護人員的正常作業，不得超過防護欄的范圍，

2、將按鈕控制線（24芯出廠已配好）、讀頭線（4芯出廠已配好）、脫離開關線（4芯出廠已配好）(詳見深圳精靈通電梯梯控系統接線圖),沿轎頂角落放至電梯轎箱內操縱盤內，所有線材必須跟電梯原有電纜一并用扎帶扎緊，不要超過電梯的轎箱安全范圍，以免電梯運行時把線掛斷。

3、將220V電源線及插頭引至轎箱220V插座。

4、將轎箱按鈕操縱盤打開，

5、在操縱盤的樓層按鈕下方位置開孔（直徑88*55MM孔），將玻璃讀卡面板粘貼在外面,然后就讀卡器粘貼在面板后面居中。

6、將司機開關盒打開，并在底板上鉆一直徑8mm圓孔，將“系統脫離開關”旋進孔內并固定好，

一、弱電井內設備固定：

1、將“聯動器箱”使用自攻鏍絲及膠塞固定在一樓弱電井內，就近取220V電源。

二、開門檢測器安裝（須有電梯專業人員配合開電梯）

1、從轎箱頂進入電梯井道，并開慢車將電梯開到一樓及負一樓，

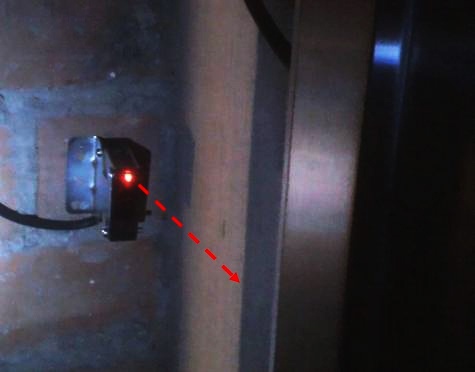

2、將開門檢測器（反射型紅外感應）與安裝支架用鏍絲固定，然后將支架固定在電梯一樓門洞一側墻角，要求將紅外線發射面對準電梯廳門門邊。（電梯廳門打開后，門邊則進入檢測器檢測距離之內，檢測器即輸出信號）

3、負一樓開門檢測器安裝方法相同

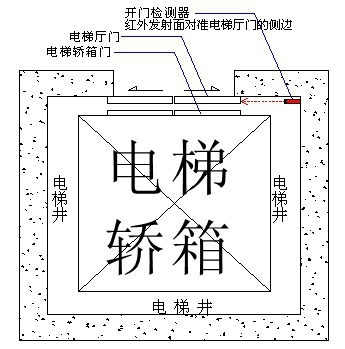

開門檢測器安裝示意圖：

開門檢測器安裝示意圖

三、系統接線：

1、將轎頂主控制箱打開，按深圳精靈通電梯梯控系統照接線圖把所有線全部接好，。

2、回到轎箱內，把讀卡器、喇叭、脫離開關全部按圖紙要求把線接好。

3、將電梯按鈕信號線找出，并且使用萬用表分出每條按鈕信號線所對應的樓層，按照深圳精靈通電梯梯控系統接線圖要求，從電梯2層按鈕開始往上依次把所有的樓層按鈕全部接完。
